ZJK-II列车无线调度监测总机
1、概述
无线列调监测总机是用于对调度区段内列车无线调度通信设备车站电台进行异地远程监测和调控的一种设备。本设备安装在检修所，接入无线列调通信系统的有线传输通道，即与调度总机共用调度音频线路，监测所辖范围内接入有线通道的车站电台的工作状态。
2、引用标准
TB/T 1434-1999 铁路通信产品环境条件
TB/T 3052-2002 列车无线调度通信系统制式及主要技术条件
3、主要功能
3.1监测总机能对接入相应调度总机的各调度区段的车站电台进行集中监测和设置；
3.2具有监测60个车站电台的能力；
3.3可对车站电台进行定时监测和人工监测，并存贮、显示和打印监测结果，定时监测的时间可调；
3.4自动检查参数测量结果，自动发出故障告警；
3.5车站台能接收监测总机的遥测查询并向监测总机回送检测信息；
3.6监测总机与调度总机共用调度回线，在调度回线空闲时，完成对车站电台的参数的监测。如果有线传输通道有故障，在未解决有线传输通道的故障时，监测总机可以直接连接车站电台，完成对车站电台的参数的监测。
3.7对车站电台的有线接收电平、有线发送电平、发射功率、接收灵敏度、天线驻波比、直流电压等参数进行监测检查；也可以对部份参数如发射功率、接收门限、工作频组和异频信道等参数进行远程设置；
3.8监测总机具有存储大于30天信息的能力，并具有显示及打印监测结果的功能。

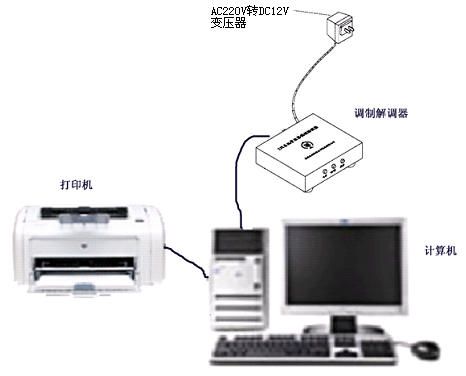

5、系统组成示意图
4、设备组成
调制解调器 1台
电源适配器 1个
PC机含操作系统、键盘、鼠标和显示器 1套
激光打印机（A4） 1台
监测软件 1套
外部连接线 1套
